Démontage d'un PENTACON 50mm 1.8

Lun 27 Oct 2014 00:53

Un p'tit tuto sur le démontage du PENTACON 50mm 1.8.

Je commence par dévisser les 3 vis à l'arrière pour retirer la monture.

La monture enlevée.

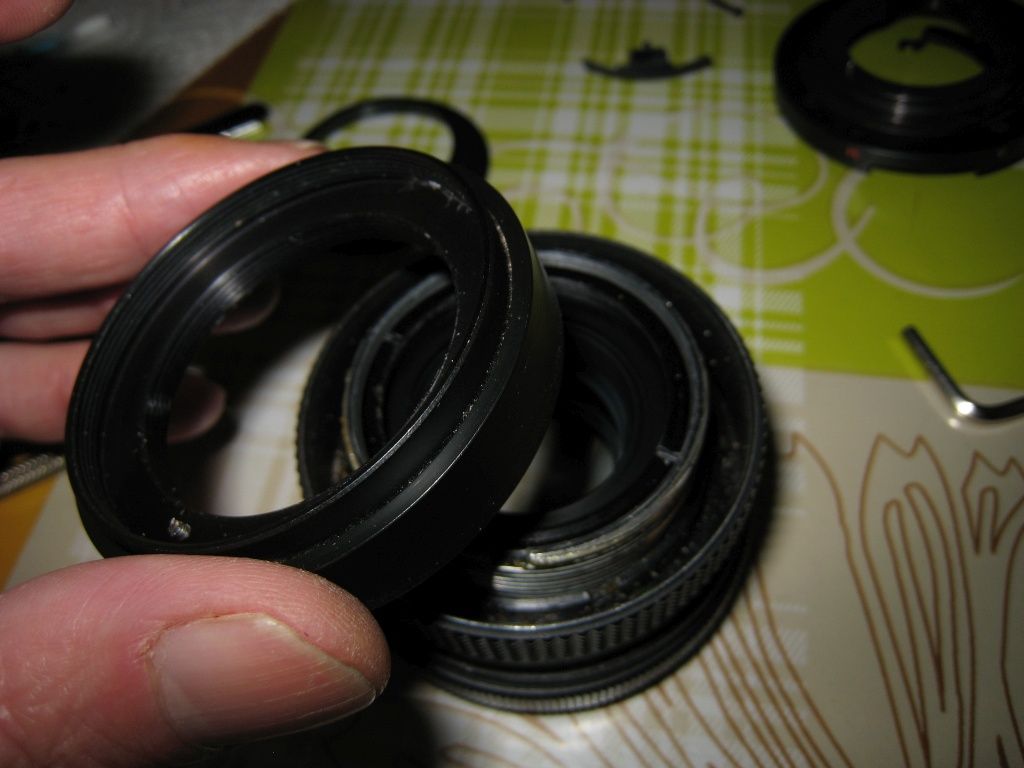

A l'avant, je dévisse cette partie.

Je démonte la lentille arrière.

Pareil avec la frontale.

Je retire la lentille inférieure arrière en desserrant les 3 petites vis à la base de celle-ci.

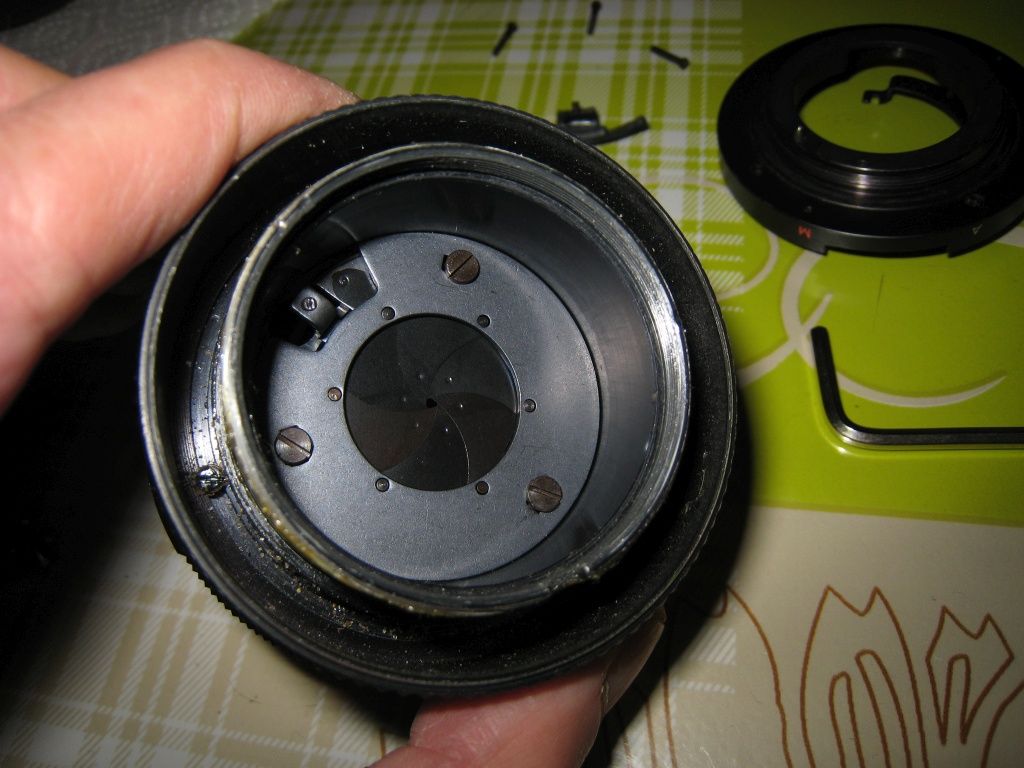

A ce stade, on vois la partie inférieure du diaphragme.

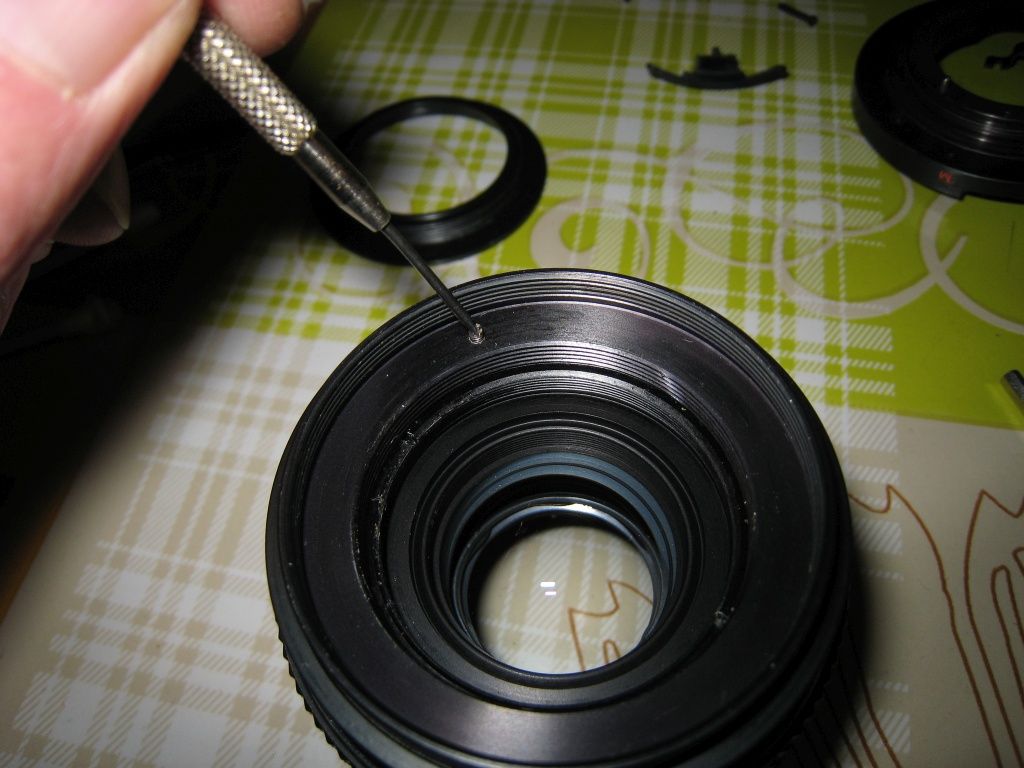

Je desserre cette vis.

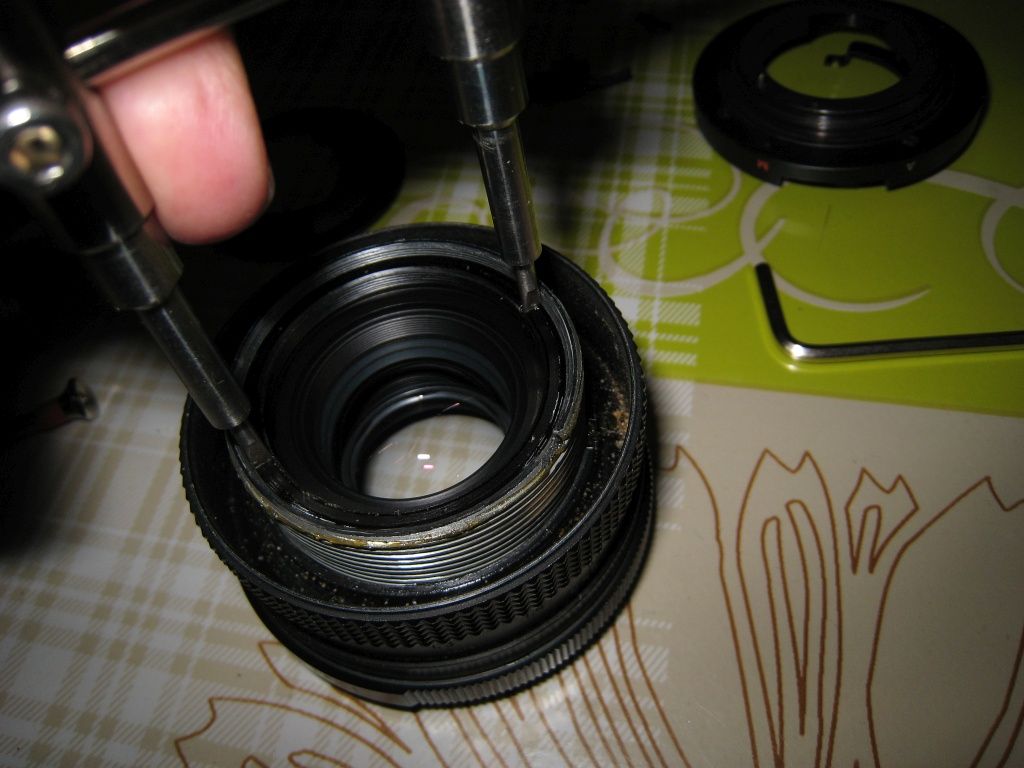

Pour dévisser cette bague.

Je démonte la lentille frontale inférieure.

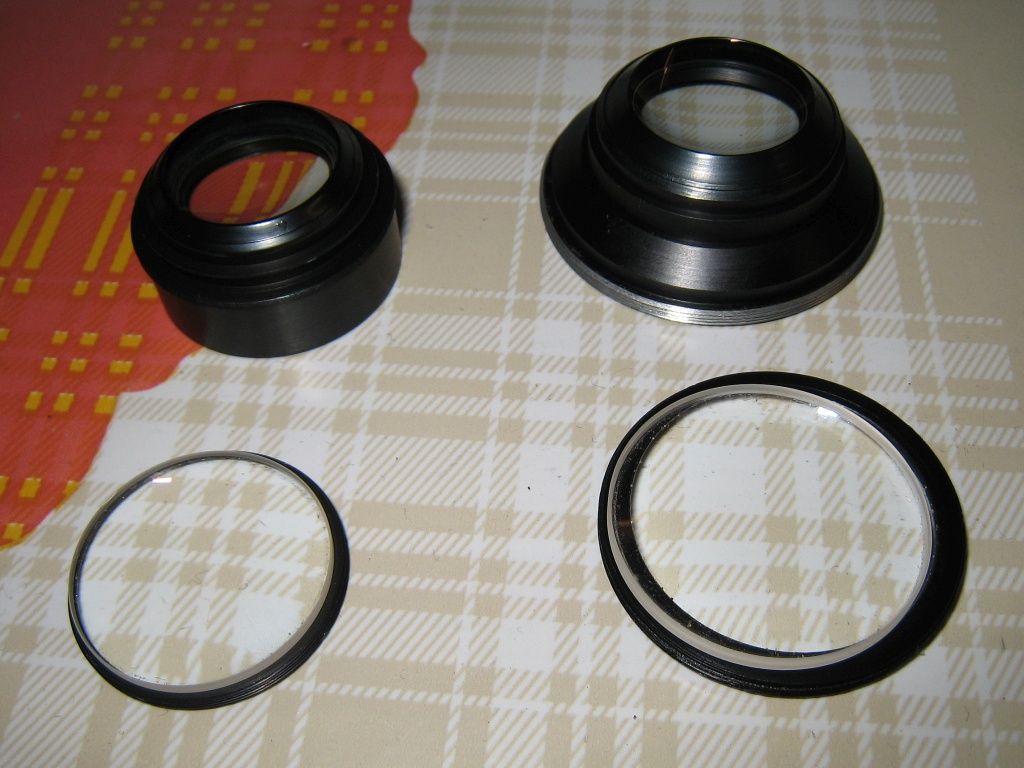

Les lentilles arrières et frontales.

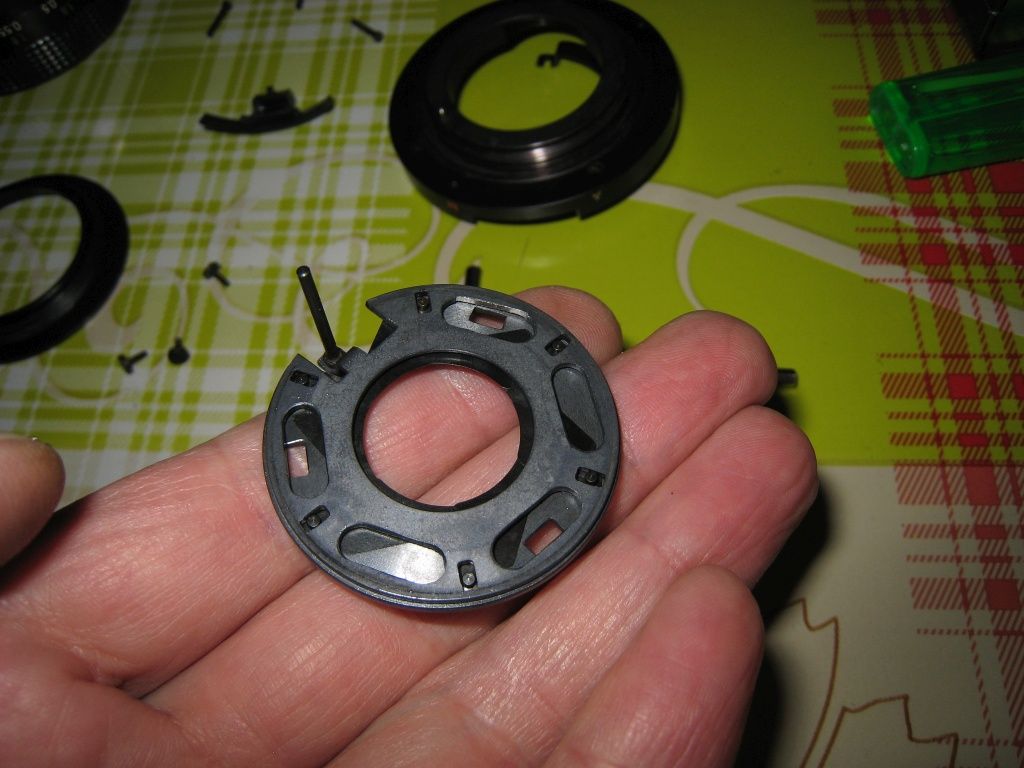

Je retire les trois vis pour sortir le diaphragme.

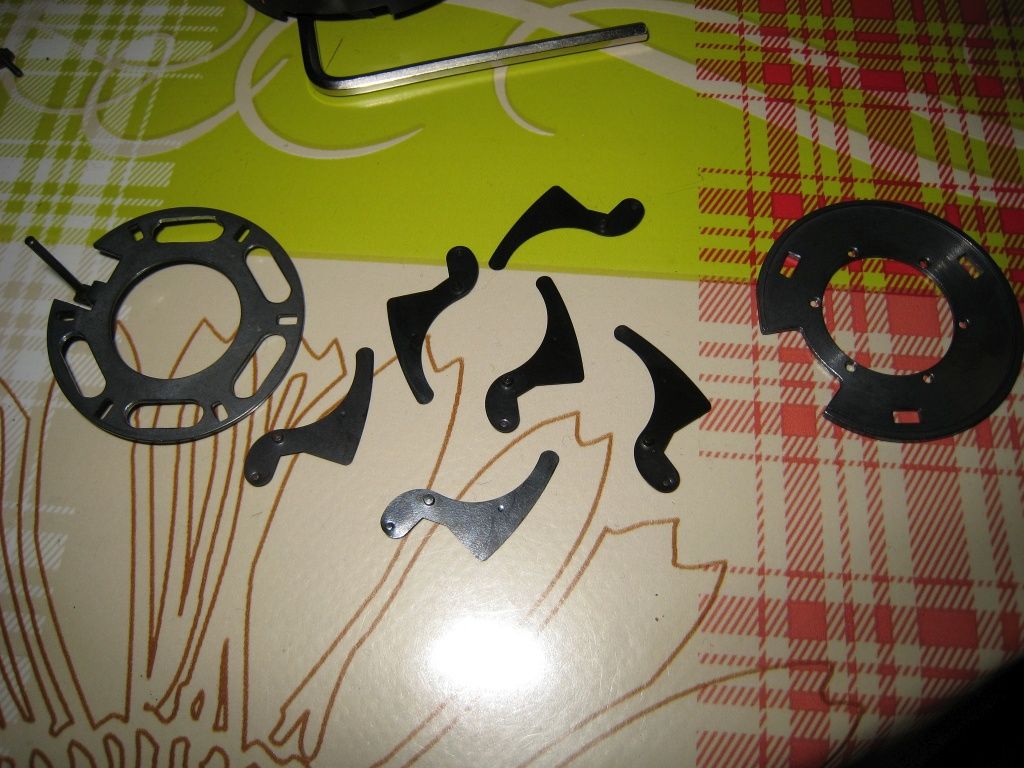

J'ai nettoyé les pièces du diaph avec de l'essence F (l'un de mes produits favori pour dégraisser les pièces sensibles).

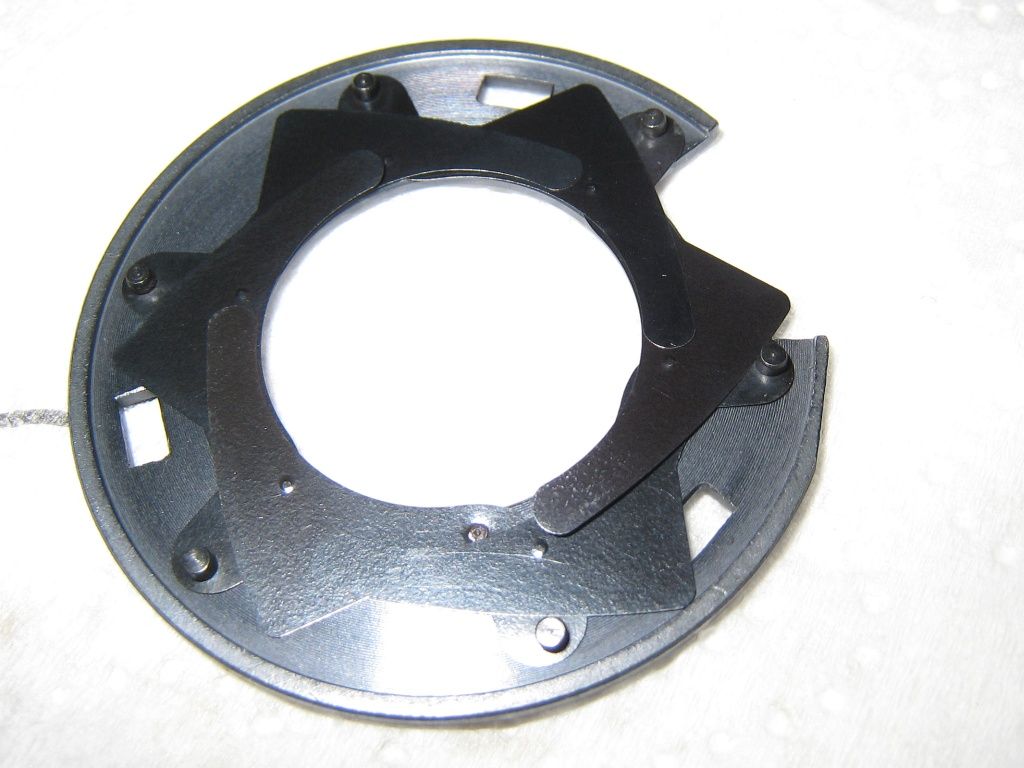

Remontage des lames.

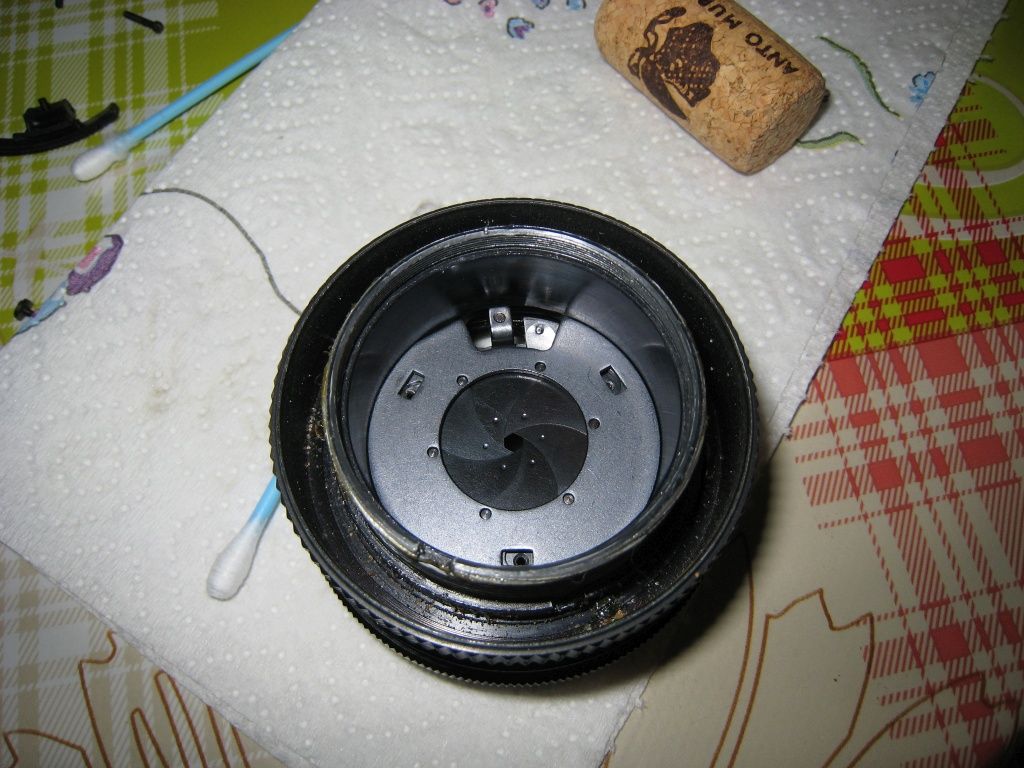

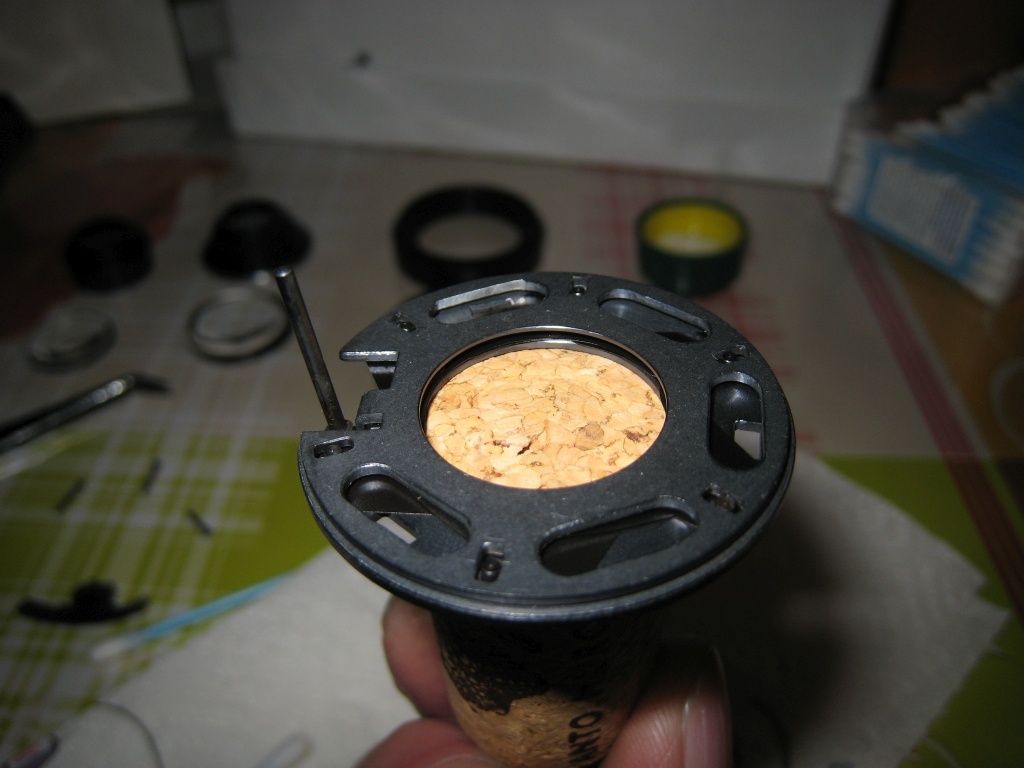

Je me suis aidé d'un bouchon pour remettre facilement en place le diaph.

Je n'ai pas pris d'autres photos, à ce niveau, il ne me restais plus qu'à nettoyer certaines parties,
les lentilles et à remonter le tout.

Petite précision sur le remontage de la lentille inférieure arrière, les 3 petites vis qui la maintienne
en place, servent aussi à assurer son centrage.

Donc, ne pas serrer la première à fond.

Voilou :)

Re: Démontage d'un PENTACON 50mm 1.8

Lun 27 Oct 2014 01:35

Merço pour ce tuti. Sera bien utile un de ces jours...

Re: Démontage d'un PENTACON 50mm 1.8

Lun 27 Oct 2014 01:46

:mao: ;)

Re: Démontage d'un PENTACON 50mm 1.8

Lun 27 Oct 2014 11:07

Super tuto!
Merci Gillou!

Re: Démontage d'un PENTACON 50mm 1.8

Lun 27 Oct 2014 12:03

:2top;
:11sur10:

Re: Démontage d'un PENTACON 50mm 1.8

Lun 27 Oct 2014 14:07

Merci à vous :mao:

Re: Démontage d'un PENTACON 50mm 1.8

Mar 4 Nov 2014 18:11

Sinon, est-ce que l'essence C ne serait pas mieux que l'essence F?
Les horlogers utilisent plutôt la C pour nettoyer la micro mécanique.
D'après eux, la F serait un poil trop "grasse".

Re: Démontage d'un PENTACON 50mm 1.8

Mar 4 Nov 2014 20:39

Avant j'utilisais la C que j'ai remplacé par la F plus polyvalente, cette dernière n'attaque pas les matières plastiques.

Je te conseil de prendre plutôt cette dernière, les lames de diaphragme sont généralement en plastique.

http://www.mon-droguiste.com/essence-f,fr,4,ESSENF05007DSN.cfm#.VFkqqR8tXjI

Re: Démontage d'un PENTACON 50mm 1.8

Mar 4 Nov 2014 22:28

J'ai pris les deux.

Sinon, j'ai suivi cette astuce pour passer mes Helios 44M-4 et 44M-6 en manuel

http://www.pentaxforums.com/forums/10-p ... rsion.html

Je peux poster des tofs du comment faire, mais je trouve que l'explication donnée par le forumiste est claire, facile à appliquer.

Re: Démontage d'un PENTACON 50mm 1.8

Mer 5 Nov 2014 00:07

Je fais la même chose avec des bouts de coton tige en plastique :oui:

Sur le Pentacon 50mm 2.8.



Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

Re: Démontage d'un PENTACON 50mm 1.8

Mer 5 Nov 2014 00:15

Plus facile mais ... en rade de coton tige -> trombone ^^

Re: Démontage d'un PENTACON 50mm 1.8

Mer 5 Nov 2014 00:26

Tu démonte chez toi l'une de tes prises secteur et si le câble derrière est suffisamment long,
tu le raccourcis pour récupérer un bout de gaine :roi:

Re: Démontage d'un PENTACON 50mm 1.8

Mer 5 Nov 2014 01:01

Ben... j avais un trombone sur mon bureau. Et la flemme de dénuder des fils qui traînent dans ma mallette électro :winkg:

Par contre je prendrai des plus petits et minces la prochaine fois.
Surtout si je veux rebricoler un ressort maison
